POV-Rayについて　⇒　立体の演算


立体の演算を使用する

立体の演算

立体の演算をCGS（Constructive Solid Geometry）表現により行うことができる。

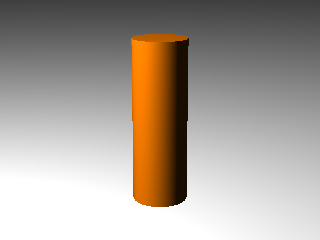

次の図の球と円柱の演算例を示す。



結合

物体どうしを結合する。


　　union{物体1, 物体2, ・・・}

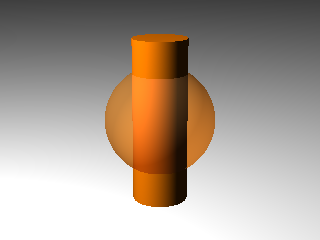

シーンファイルにのobject部分を書き換えてレンダリングを行なうと次のようになる。


　　union{
　　　　　object{
　　　　　　　　sphere{<0,0,0>,1}
　　　　　　　　pigment{rgb<1.3,1,0.6,0.6 >}
　　　　　}
　　　　　object{
　　　　　　　　cylinder{<0,-1.5,0>,<0,1.5,0>,0.5}
　　　　　　　　pigment{color Orange}
　　　　　}
　　}


交差

物体の重なった部分のみを残す。


　　intersection{物体1, 物体2, ・・・}

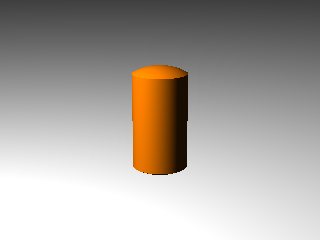

シーンファイルにのobject部分を書き換えてレンダリングを行なうと次のようになる。


　　intersection{
　　　　object{
　　　　　　　sphere{<0,0,0>,1}
　　　　　　　pigment{color Orange}
　　　　}
　　　　object{
　　　　　　　cylinder{<0,-1.5,0>,<0,1.5,0>,0.5}
　　　　　　　pigment{color Orange}
　　　　}
　　}


差

物体の重なった部分を取り除く。


　　difference{物体1, 物体2, ・・・}

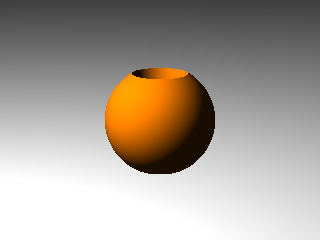

シーンファイルにのobject部分を書き換えてレンダリングを行なうと次のようになる。


　　difference{
　　　　　object{
　　　　　　　　sphere{<0,0,0>,1}
　　　　　　　　pigment{color Orange}
　　　　　}
　　　　　object{
　　　　　　　　cylinder{<0,-1.5,0>,<0,1.5,0>,0.5}
　　　　　　　　pigment{color Orange}
　　　　　}
　　}


併合

結合して内側に隠れた部分を見えないように結合する。


　　merge{物体1, 物体2, ・・・}

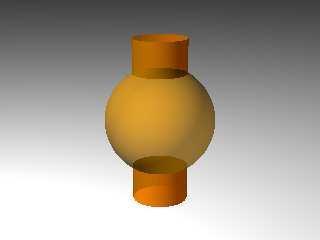

シーンファイルにのobject部分を書き換えてレンダリングを行なうと次のようになる。


　　merge{
　　　　　object{
　　　　　　　　sphere{<0,0,0>,1}
　　　　　　　　pigment{rgbt <1,0.65,0,0.5>}
　　　　　}
　　　　　object{
　　　　　　　　cylinder{<0,-1.5,0>,<0,1.5,0>,0.5}
　　　　　　　　pigment{color Orange}
　　　　　}
　　}
