14 マイクの種類とチェックポイント
○映像番組制作において、録音技術は撮影技術と同様に重要であり、そのために用途や目的に沿った機材を正しく選択し、正しく使用する必要があります。マイクの種類と、そのチェックポイントについて解説します。
本テキストではそれぞれ付記した他に以下のサイトを参考とし引用し画像を使用させていただいております
教育用画像素材集 http://www2.edu.ipa.go
フリー百科事典『ウィキペディア（Wikipedia）』
http://ja.wikipedia.org/wiki/%E3%83%A1%E3%82%A4%E3%83%B3%E3%83%9A%E3%83%BC%E3%82%B8
オーディオテクニカ マイクロホン使いこなし講座 http://www.audio-technica.co
ＰＬＥＸ ＴＡＬＫ http://www.plextalk.com/jp/endu/ptr1_faq_06.html
ＳＯＮＹカタログ http://www.ecat.sony.co
ＴＯＡ 音空間 http://www.toa.co
ＪＡＰＡＮ ＤＥＳＩＧＮ ＮＥＷＳ http://www.designnewsjapan.com/news/200410/05cone_nihonvictor041005.html
アツデン株式会社 http://www.azden.co
1.カメラ内蔵マイクか？外部マイクか？
風景を撮るときはカメラ内蔵マイクでもよいが、インタビューやドラマでは外部マイクの使用が必須となる。
外部マイクの切り換え方法は、カメラのタイプによって、２種類あるので注意すること
１）外部マイクのマイクジャックに差し込むと、自動的に外部マイクが優先するタイプ（アマチュア用に多い）
２）カメラ側のスイッチで、内蔵マイクか外部マイクを選択するタイプ（プロ用に多い）
2.ダイナミック型マイクかコンデンサ型マイクか？
|
ダイナミック型マイク |
（エレクトリック）コンデンサ型マイク |
|
動電型とも呼ばれ、空気の振動で磁石の中のコイルや金属箔を動かして電気を起こす。なじみやすく安定した力強い音が特長。比較的頑丈でもある。中域の音に向く。 |
別名静電型。振動膜にあらかじめ電気を貯めておいて(これがコンデンサー)、音を受けてこの振動膜が動くと電圧が変わる原理を応用。高い周波数に敏感で感度が高く歯切れの良い音が特長。 |
|
用途：広く拡声、楽器収音 |
用途：レコーディング、測定 |
|
電源不要 |
電源が必要 |
|
SHURE SM58SEダイナミックマイク
|
オーディオテクニカ社製のエレクトリックコンデンサーマイクに単3電池１本が入っている状態の写真 |
|
|
|
3.電池の種類や型はなにか？
エレクトリックコンデンサ型マイクでは、単３電池１本程度で駆動することが多いが、製品によっては、単４電池、ボタン型電池（水銀電池）、箱形電池などさまざまである。
4.電源はどこから供給されるか？
エレクトリックコンデンサ型マイクでありながら、マイク本体には電池を入れず、電源が（マイクの外部の）カメラやミキサーから供給されるものがある。（内蔵電池でも外部供給電源でも両方使える製品もある）
|
プラグインパワーマイク |
ファントム電源マイク |
|
カメラ本体のマイクジャックから音声信号に電源を重畳して供給して使えるマイク（アマチュア用） |
プロ用オーディオ機器の外部電源供給マイク（電圧の大小があるので適合するものを使う注意） |
|
マイク入力端子に “PLUG IN POWER”の表示があるビデオカメラで使用することができる |
マイク入力端子に “pha
|
5.マイクの形状は？（タイピン型か？手持ち型か？卓上型か？など）
|
タイピンマイク（クリップマイク） |
卓上マイク |
テーブルマイク（ﾊﾞｳﾝﾀﾞﾘｰﾏｲｸ） |
|
出演者の胸元につけて使用する |
デスクの上に置いて使用する |
デスクの上に置いて使用する |
|
ＳＯＮＹ ECM-360 |
ＳＯＮＹ ＥＣＭ-530 |
ｵｰﾃﾞｨｵﾃｸﾆｶ ＡＴ871Ｒ |
6.カメラやマイクスタンドへの取り付け方は？（マイク径とマイクシューの径など）
|
マイクシュー各種 |
マイクネジ径変換ネジ |
|
マイク径 左からφ21、φ22〜φ29、φ15〜φ25用のマイクシュー |
3/8インチ(ヨーロッパネジ、スタンド側)を5/8インチ
ネジに変換するマイクホルダー用アダプター |
|
ｵｰﾃﾞｨｵﾃｸﾆｶ ＡＴ8405，8406ａ，8407ａ
|
ｵｰﾃﾞｨｵﾃｸﾆｶ AT8423 |
7.マイクの指向性は?（無指向性か？単一指向性か？狭・超指向性か？など）
どの角度の音をはっきりと捉える事ができるか、どの向きに感度が良いか、というのを「指向性」と呼ぶ。マイクロホンの「指向性」はユニットの特性、置きかた、音の進入経路などさまざまな要素から決定される。そしてもちろん用途や使いかたに大きく関わってくる。
マイクロホンは、全方向からの音を拾う「無指向性」のものと、特定方向からの音だけを拾うように設計された「単一指向性」というふたつの種類に分けられる。また単一指向性マイクのうち、特に指向性が強く狙った音をピンポイントで拾うことのできる超指向性タイプのものを、「ガンマイク」と呼ぶことがある。
|
無指向性（全指向性）マイク |
どの方向からの音声でも均一に集音できるため、複数人による会議録音などに適しているが、その分関係のない周囲の音声も拾いやすくなる。 |
|
単一指向性マイク |
マイクを向けた軸方向の音声を、良く拾うことができる。周囲の関係ない雑音をカットできるため、 スタジオ内での朗読録音などに向いている。 |
|
鋭指向性・超指向性マイク |
指向性が非常に強く、マイクを向けた軸方向の音のみをよく捕らえる。マイクの向きが音源に正しく向いている必要がある。ガンマイクとも呼ばれる。 |
|
無指向性 |
単一指向性 |
超指向性 |
|
|
|
|
|
※感度曲線…マイクロホンを中心として周囲360度の感度を表示したもの。 |
||

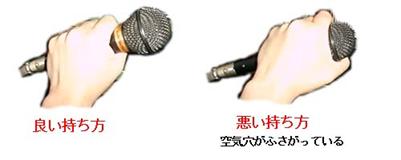

単一指向性マイクは、正面から入る大きな音だけをひろう。下図のとおり、単一指向性マイクには後側面に空気穴が開いており、これにより会場全体に響くような音は、正面からと空気穴からと同時に入るので、音を拾う「振動板」をプラスの方向とマイナスの方向に同じ大きさで振動させようとするため、結果的に振動板を動かさない。振動板に対して正面から強く吹き込まれた音（歌声や話し声など）は、空気穴側から入る音量と正面からの音量の差が大きいので、その音だけが振動板を動かし、結果的には正面からの強い音だけをひろうマイクになる。単一指向性マイクを効果的に使うには、空気穴をふさがないことが大切である。
|
