| 種類 | 装置例 | 特徴 |
|---|---|---|
| キーを打つ | キーボード | 確実に入力できる。携帯性に劣る。 |
| 位置を指示する(ポインティングデバイス) | マウス、トラックパッド、トラックボール、タブレット | とっつきやすい |
| 音 | マイク | 音声認識はとっつきやすいが確実性に劣る |
| 映像 | ビデオカメラ | ビデオチャット等用に比較的安価なUSBカメラが出回っている |
| 紙、画像 | スキャナ、デジタルカメラ | デジタルカメラから入力はフラッシュメモリカードを使うことが多い |
| 記録メディア | CD-ROMドライブ、DVD-ROMドライブ |
| 種類 | 装置例 | 特徴 |
|---|---|---|
| 映像、画像 | LCD(液晶ディスプレイ)、CRT(ブラウン管) | 省スペースになるLCDは普及しはじめており、徐々に安価になってきている。 有機ELパネルの普及も期待されている。 |
| 音声 | スピーカー | 2chステレオだけでなく、5.1chサラウンドのものも多い。 |
| 紙 | プリンタ、プロッタ | インクジェットプリンタ、レーザプリンタなどが普及している。プロッタはペンで線を書く装置で主に製図で用いられている。 |
| 種類 | 装置例 | 特徴 |
|---|---|---|
| 円盤状記録 | HDD(Hard Disk Drive)、FDD(Floppy Disk Drive)、 CD-R/RWドライブ、DVD-R/-RW/+R/+RW/-RAMドライブ、MO | 任意の場所に高速にアクセスできる(ただし、CD-Rなどは追記記録となり、自由な場所に記録できない)。 |
| テープ状記録 | DDS, DLT | 記録容量当りの価格が安い。 サーバのデータバックアップに用いられることが多いが、パソコンではあまり普及していない。 |
| 入力装置＋出力装置 | スキャナプリンタ、液晶タブレット | スキャナプリンタはコピー機の機能を持つものが多い。 |
| 種類 | 装置例 | 特徴 |
|---|---|---|
| 機器間接続 | ハブ、スイッチ、ルータ | ネットワーク機器の間をつなぎ中継する装置 |
| 電話線 | モデム | 電話線を使って通信するための装置 |
| プリンタ | ネットワークプリンタ、プリンタサーバ | プリンタサーバは、ネットワーク機能のないプリンタをネットワークプリンタにする装置 |
| サーバ | Webサーバ、ファイルサーバ | サーバは特定のサービスを提供するコンピュータである。 |
様々な周辺機器を接続するために開発された汎用インタフェース。 従来のUSB1.1は転送速度が最高でも12Mbpsと遅いことが問題だったが、 USB2.0になり最大480Mbpsに引き上げられた。 コネクタ形状はUSB2.0でも同様である。 USBコネクタには、主にホスト(パソコン本体)用と周辺機器用の２種類がある。
当初はデジタルビデオカメラなどの家庭電化製品の間を接続したり、 それらとパソコンを接続する用途で普及した。汎用インタフェースとして 設計されており、現在ではUSBと並ぶ主要インタフェースとなっている。
コネクタには、6pinと4pin(i.LINK)の２種類があるが、どちらも同じように通信ができる。 ただし、6pinの場合はケーブルをつなげば他の機器に電源供給できる(バスパワー) が、4pinはできない。家庭電化製品には4pinがついているものが多い。
なお、USBとIEEE1394はパソコンの電源を入れたままケーブルを抜き差しできる 「ホットプラグ」が可能である。 ただし、抜く場合にはOS上で機器の停止操作をしなければならない場合が多い。
LAN(Local Area Network)を構成する場合に広く使われているEthernetのケーブルであり、 Ethernetケーブル、LANケーブルと呼ばれる。 10Base-T,100Base-TX,1000Base-Tといった規格で通信され、それぞれ10Mbps, 100Mbps,1000Mbpsの通信速度である(全二重通信の場合はその2倍)。
100Base-TXで通信するためには、CAT5(カテゴリ5)規格、1000Base-Tで通信するためには、 CAT5eもしくはCAT6規格を満たしたケーブルを使う必要がある。 また、電話線のモジュラケーブルのコネクタ(RJ11)とは別物なので混同しないよう注意せよ。
モニタ(ディスプレイ)とパソコンとをつなぐケーブルである。 デスクトップパソコンだけでなく、ノートパソコンでもVGAコネクタが付いていて外部モニタに映すことができる。ただし、筐体の大きさの関係から変換アダプタを経由しなければならない機種も多い。
VGAケーブルに流れる信号はアナログであり、高解像度の画面やLCDでは不利になる。 このため、信号をデジタルで送ることができるDVIが登場し徐々に増えている。

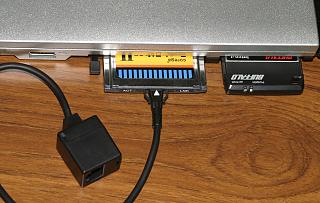

主にノートパソコンで使用するためのカードである。 厚さによってType I,Type II,Type IIIとあるが、大多数のカードはType IIである。 最近のノートパソコンはほとんどがType IIを一枚指せるスロットを設けているだけで、 Type IIIは指せないものが多いので注意する必要がある。 また、上位規格としてCardBusカードがある。これは従来のPC Cardよりも高速なデータ通信が可能である。
PC Cardは、デジタルカメラやMP3プレーヤー等に装着するには大きすぎるので、 Compact Flash, SD Card, Smartmedia, Memory Stick などのより小さなカードも普及している。これらのカードをPC Cardスロットに挿すアダプタが売られている。 また、それら専用のスロットを設けるノートパソコンも増えている。
パソコン本体に内蔵する装置のためのインタフェースである。 原則として内蔵専用であり、パソコンに外付けする周辺機器には使えない。 1つのインタフェースに2つの装置しかつなげられないが、安価なため SCSIからIDEに置き換わっていった。転送速度により、Ultra ATA/33, Ultra ATA/66, Ultra ATA/100, Ultra ATA/133 と進歩してきたが、高速化が困難になってきたため、 Serial ATAという新たな方式が登場している。
1990年代では広く普及していたが、最近はほとんどがUSBとIEEE1394 (内蔵はIDE)に置き換わった。主にHDDやCD-ROMドライブ、MOを接続するのに使われた。今でもサーバやワークステーションなど信頼性、速度が要求される用途では広く使われている。
コネクタの種類が非常に多く、混乱の元になり面倒である。 ピン数も多く(50pin,68pin,80pin)、ケーブルが高価になる。
| 装置 | 主なインタフェース |
|---|---|
| キーボード | USB, PS/2 |
| マウス、トラックボール、タブレット | USB, PS/2 |
| ビデオカメラ | USB(USBカメラ), IEEE1394(DVカメラ), Ethernet(Webカメラ) |
| スキャナ | USB, IEEE1394, SCSI |
| デジタルカメラ | メモリカード(Compact Flash, SD Card, Memory Stick, Smartmedia, xD Card)、USB |
| CD-ROM、DVD-ROM、CD-R/RW、DVD-R、MOドライブ | USB, IEEE1394, IDE(内蔵) |
| LCD(液晶ディスプレイ)、CRT(ブラウン管) | VGA, DVI-D, DVI-I |
| プリンタ | USB, パラレル、Ethernet |
| HDD(Hard Disk Drive) | IEEE1394, USB, IDE(内蔵) |
| FDD(Floppy Disk Drive) | USB, フロッピーケーブル(内蔵) |
近い将来には、パソコンの内蔵HDD等の接続にSerial ATAが普及する可能性が高い。 また、パソコンの本体スロットには、現在PCIが普及しているが、より高速で柔軟な PCI Express が登場する予定であり、普及する可能性が高い。 また、無線による通信もUWB(Ultra Wide Band)技術などにより今後飛躍的な進歩が予想される。
今後も様々なインタフェースが登場し、主流も変化していくだろう。 日々新しいインタフェースや周辺機器について学び続ける姿勢が重要である。
